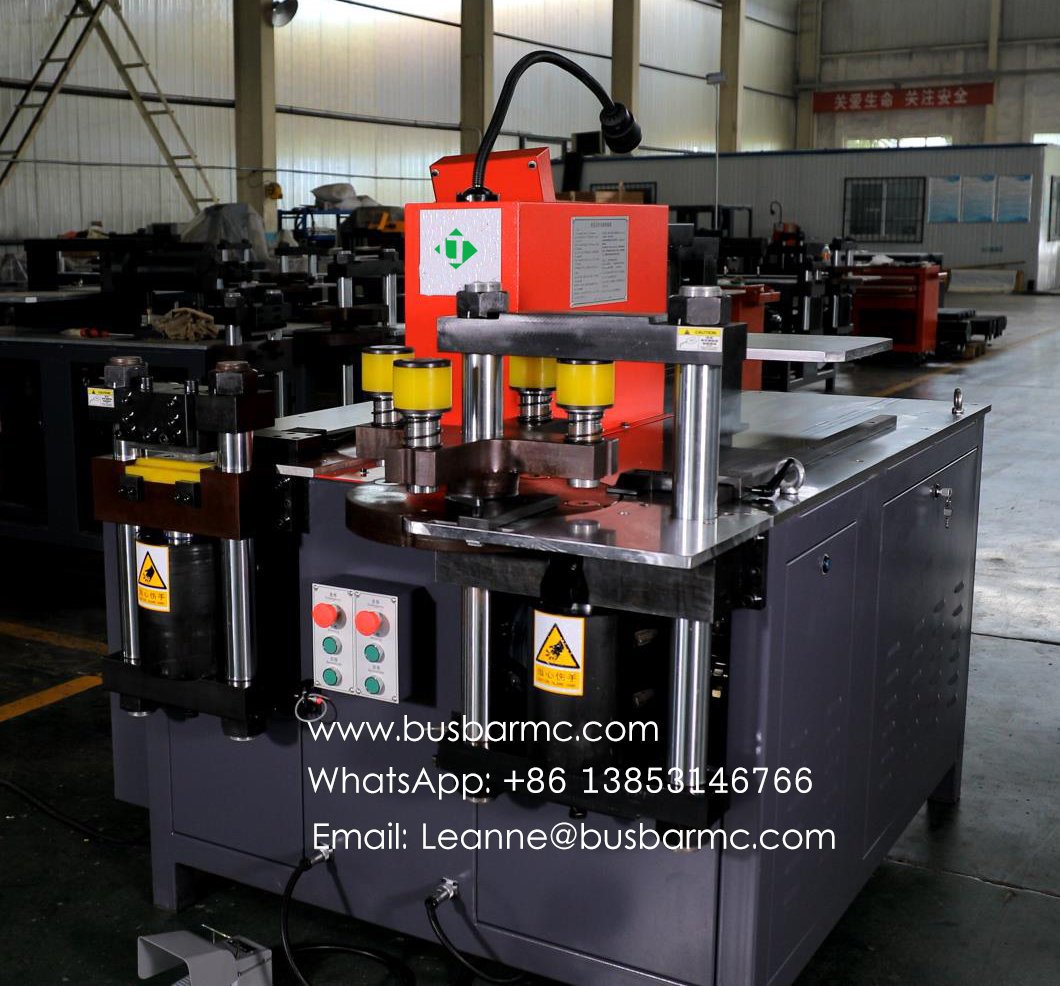

La procesadora de barras de cobre CNC LT-303U-3-C es una estación 3 en 1 para transformadores y armarios eléctricos, con 300 kN de fuerza nominal sobre pletinas de 12 mm de espesor y 160 mm de ancho. La unidad de corte usa matrices de doble columna, la de punzonado una torreta integral de seis moldes y la de plegado una estructura cerrada.
Aumente su productividad con la LT 303U-3-C, la máquina CNC líder para el procesamiento de busbars. Equipada con tres unidades independientes para punzonado, corte y plegado de alta precisión. Ideal para la fabricación de transformadores y paneles eléctricos. Tecnología hidráulica avanzada que garantiza acabados perfectos en cobre y aluminio. Diseño compacto, robusto y fácil de operar para talleres industriales exigentes.
Capacidad de trabajo — Con 300 kN de fuerza nominal, trabaja pletinas de cobre y aluminio de 12 mm de espesor y 160 mm de ancho y un rango de punzonado de 4.3 a 25 mm; el plegado vertical admite 10 x 100 mm.
Precisión — La estructura cerrada de la unidad de plegado proporciona mayor uniformidad en el plegado horizontal y el repujado, con una precisión de 1 grado y una repetibilidad de 0.5 grados, valores adecuados para la fabricación de transformadores y celdas de media tensión.
Potencia, mesa y dimensiones — La potencia instalada es de 3 x 4 kW, la primera mesa mide 1650 x 1050 mm sin segunda mesa, las dimensiones exteriores son 1720 x 1220 x 1240 mm, el tamaño de contenedor 1800 x 1300 x 1450 mm y el peso total 1320 kg.
Descripción del Producto: Máquina Procesadora de Barras de Cobre 3 en 1
Características Principales de la Maquinaria
1. La unidad de cizallado/corte utiliza matrices de corte de doble columna para un acabado limpio y sin rebabas.
2. La unidad de punzonado cuenta con una torreta integral de seis moldes, lo que garantiza que los moldes superior e inferior estén absolutamente alineados en el centro, prolongando la vida útil de los troqueles.
3. La unidad de plegado adopta una estructura de doblado cerrada, lo que proporciona mayor uniformidad durante el procesamiento de plegado horizontal y repujado, mejorando la precisión de posicionamiento repetido en la producción en serie.
4. Se pueden instalar diferentes moldes o utillajes según los requerimientos del usuario para completar procesamientos de formas especiales en embarrados eléctricos.
Detalles de los Componentes
1. PANTALLA TÁCTIL CNC
2. LÁMPARA INDUSTRIAL
3. UNIDAD DE TORRETA DE PUNZONADO
4. REGLA DE POSICIONAMIENTO DE PUNZONADO
5. CILINDRO
6. INTERRUPTOR DE LÍNEA
7. PEDAL DE ACCIONAMIENTO
8. UNIDAD DE CORTE / CIZALLA
9. CAJA ELÉCTRICA
10. CAJA DE HERRAMIENTAS
11. UNIDAD DE PLEGADO / DOBLADO
12. REGLA DE POSICIONAMIENTO DE CORTE
Muestras de Procesamiento Real
El modelo LT-303U-3-C es una estación de trabajo avanzada con tres funciones integradas para la fabricación de maquinaria para busbars.
Función 1: Punzonado
Para troquelado de agujeros redondos y agujeros oblongos (ovalados).

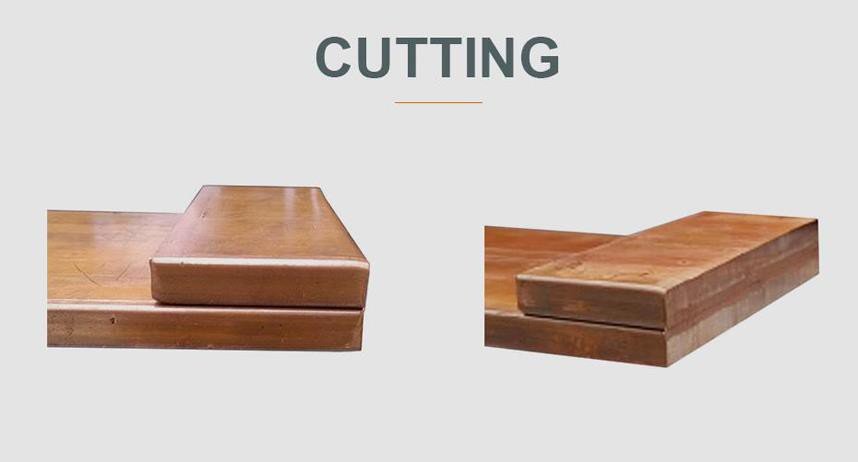

Función 2: Corte / Cizallado

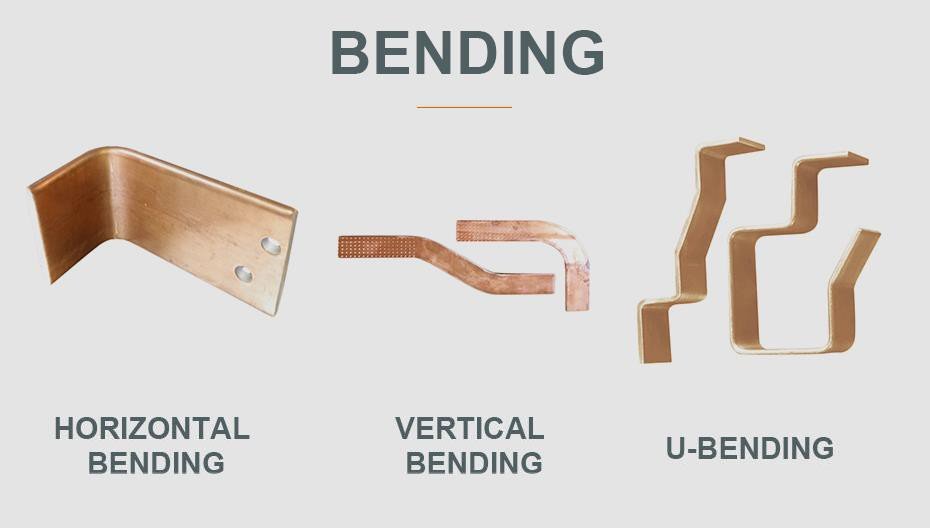

Función 3: Plegado (Doblado)
Permite realizar plegado vertical, plegado plano (horizontal), plegado en U y plegado en Z mediante el cambio de moldes.
| Ítems / Especificaciones | Modelo LT-303U-3-C |
| Nominal force (kn) | 300 |
| Punching dia. range (mm) | ф4.3～ф25 |
| Max. thickness (mm) | 12 |
| Max. width (mm) | 160 |
| Max. shearing thickness (mm) | 12 |
| Max. shearing width (mm) | 160 |
| Max. horizontal bending width (mm) | 160 |
| Max. Horizontal bendind thickness (mm) | 12 |
| Max. vertical bending size (mm) | 10×100 |
| Power (kw) | 3×4KW |
| Bending precision (degree) | ±1° |
| Repeat bending precision (degree) | ±0.5° |
| First table size (mm) | 1650×1050 |
| Second table size (mm) | no |
| Outside dimension (mm) | 1720×1220×1240 |
| Container size（mm） | 1800×1300×1450 |
| Total weight（kg） | 1320KG |

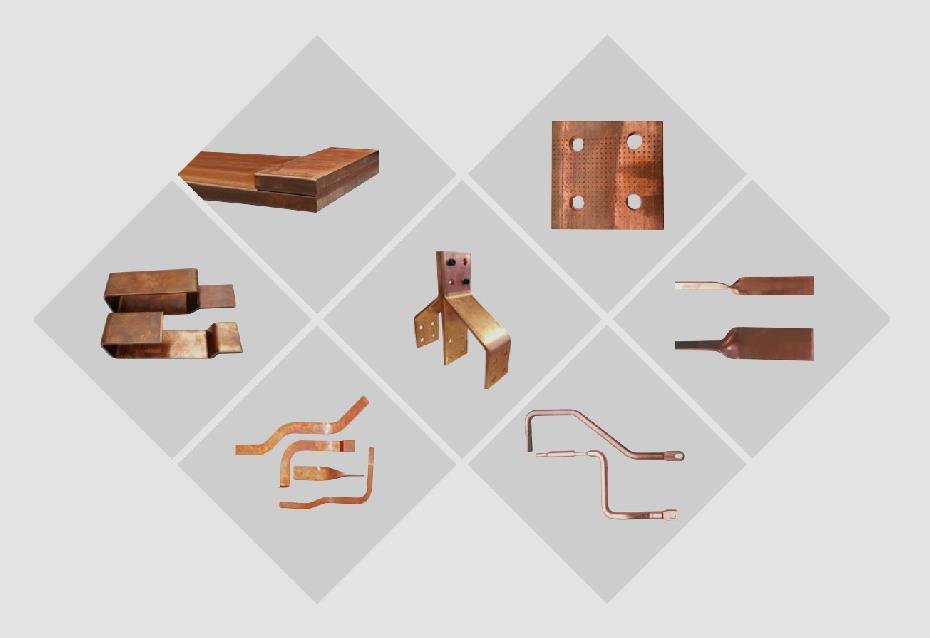

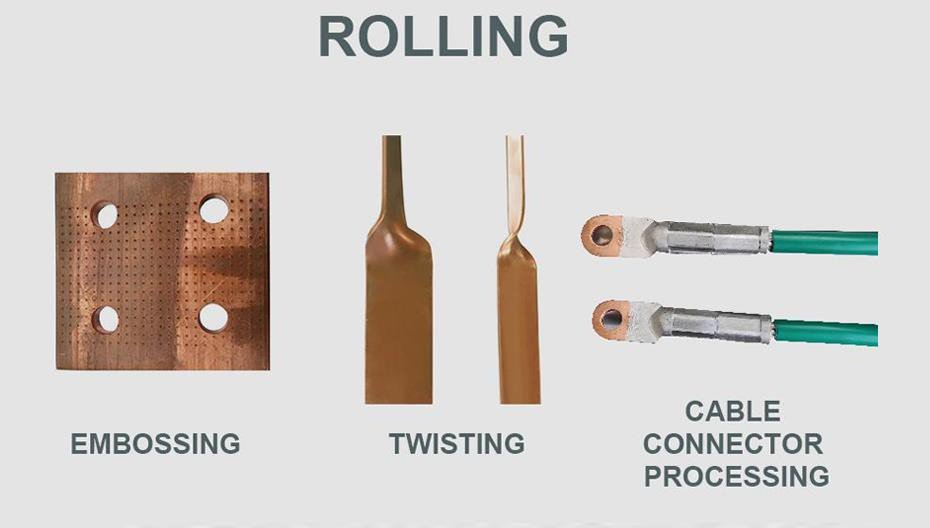

Otras Funciones de Procesamiento

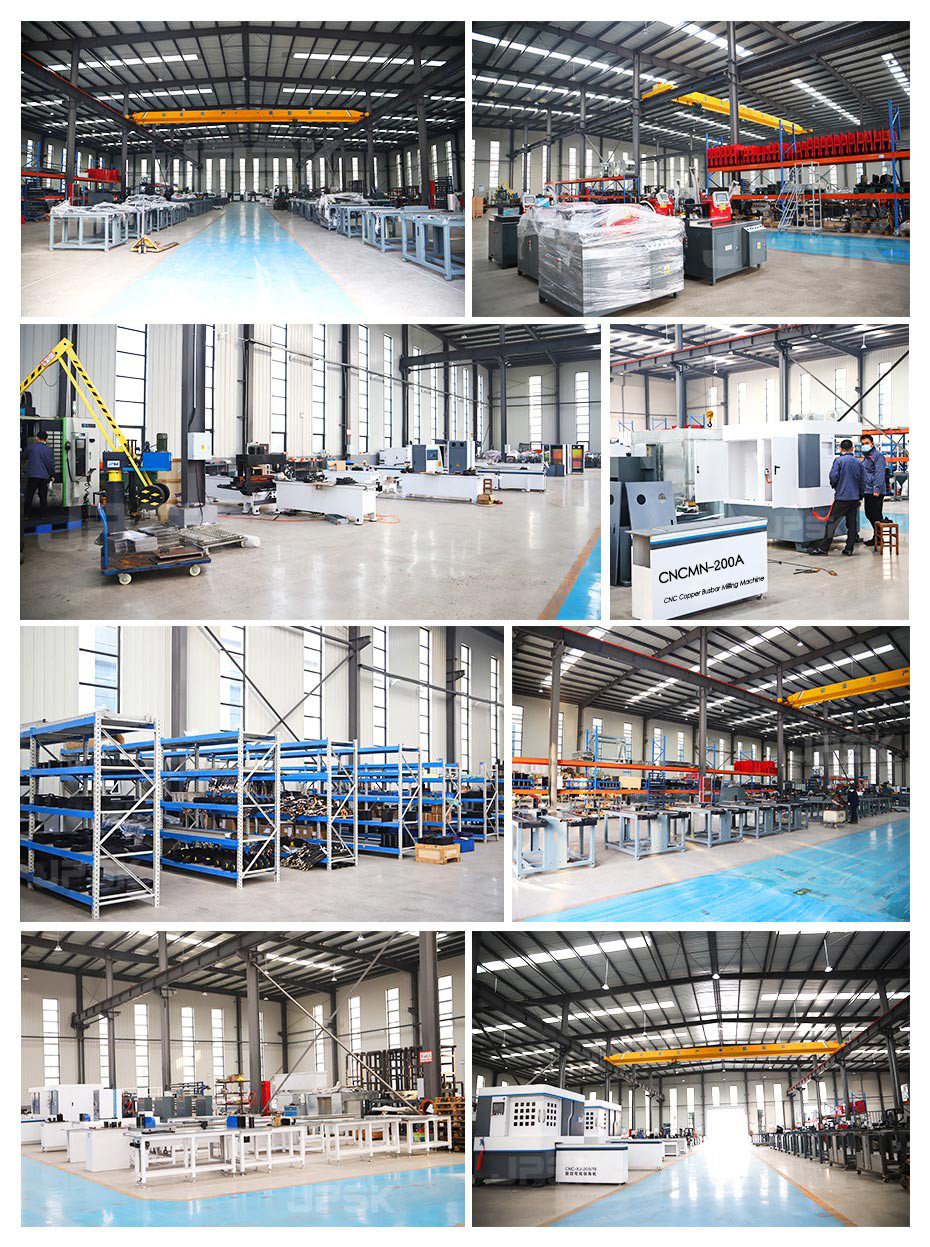

Nuestra Fábrica
Como líderes en la fabricación de máquinas para procesar barras de cobre, nuestras instalaciones cuentan con tecnología de vanguardia para garantizar la precisión de cada equipo.

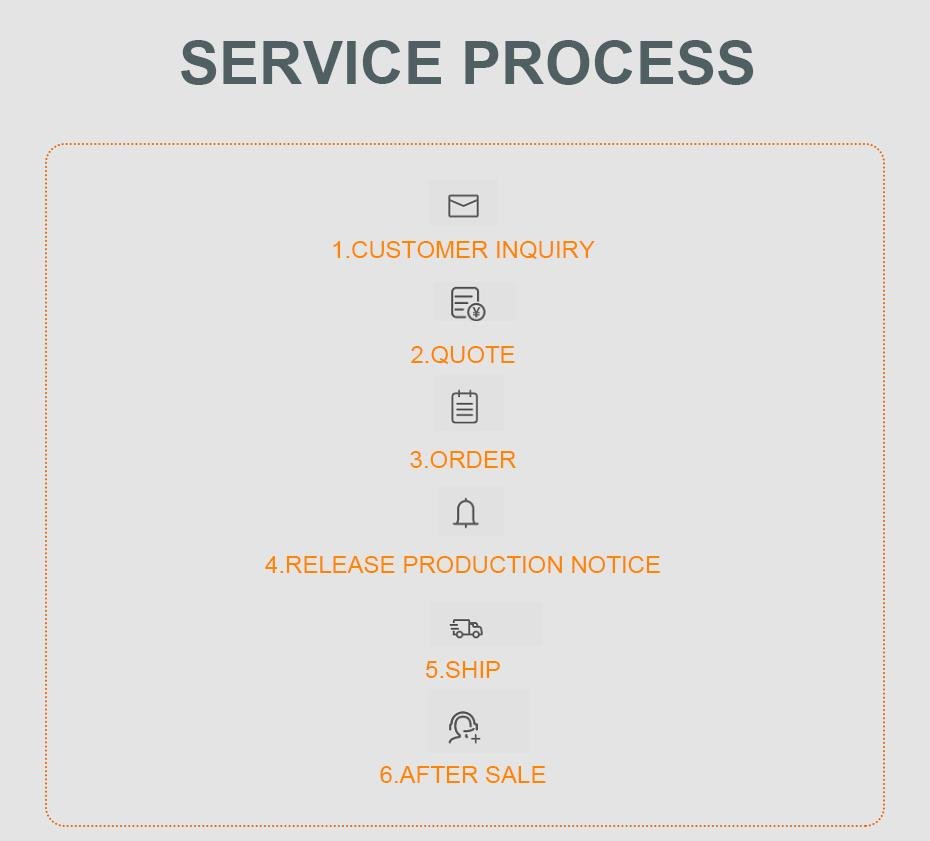

Nuestro Servicio Posventa
Nuestros ingenieros de servicio posventa realizarán visitas periódicas de seguimiento para escuchar sus valiosas opiniones y mejorar continuamente la calidad de nuestros productos y su rendimiento en planta.

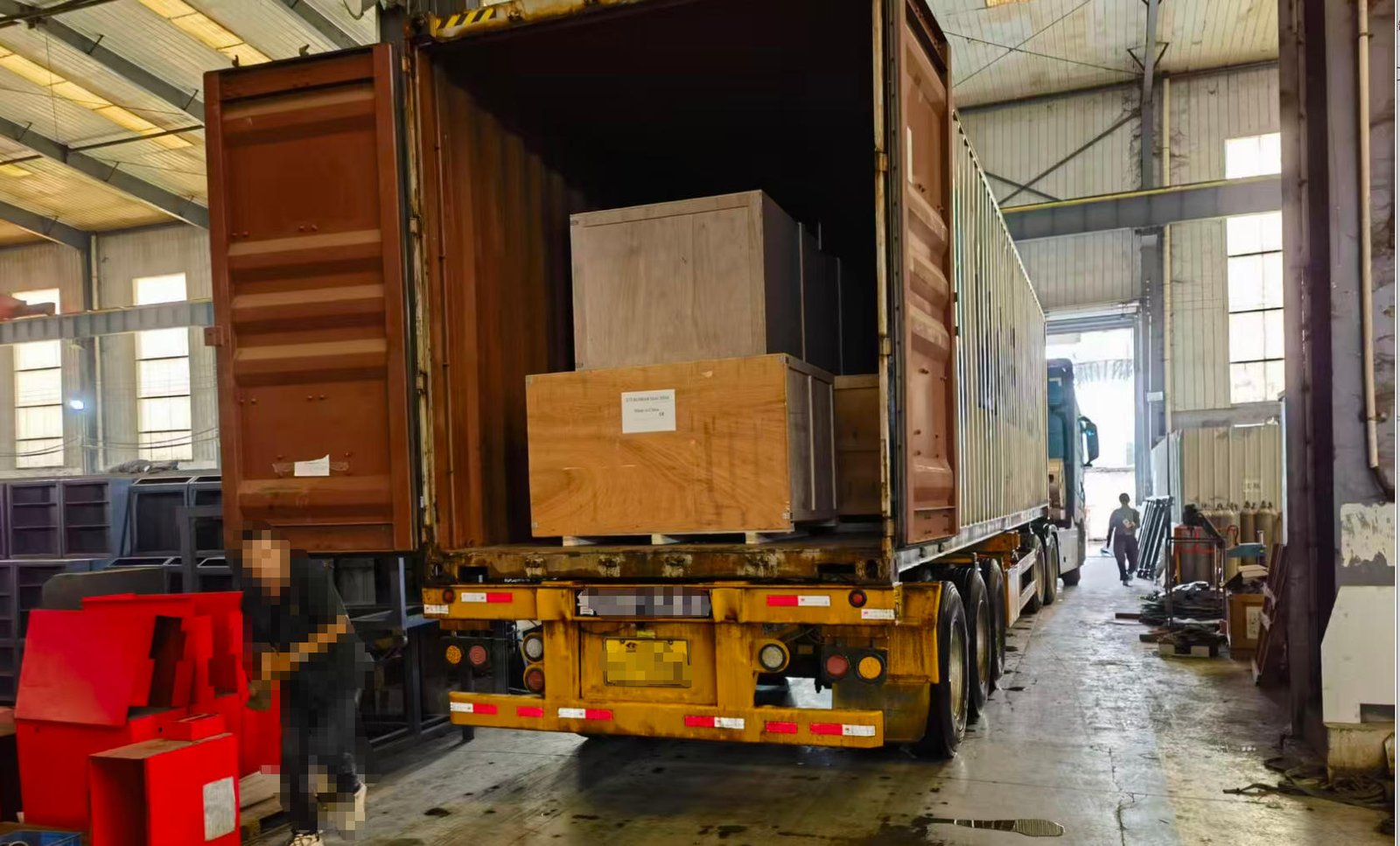

Embalaje y Entrega
Utilizamos film plástico impermeable para el embalaje interno y cajas de madera reforzada para el exterior, garantizando la seguridad en el transporte marítimo.
Certificaciones de Calidad
Normativa Internacional ISO9001:2000 / Certificado CE para la Unión Europea.
Vídeo Demostrativo de la Máquina de Busbars LT:
Q1: ¿Qué capacidades reales de procesamiento ofrece la LT-303U-3-C?
A: Es una solución integral 3 en 1. Permite punzonar (agujeros redondos y ovalados), cizallar y plegar pletinas de cobre y aluminio. Es capaz de realizar plegados en U, Z, verticales y horizontales con alta precisión mediante el intercambio rápido de troqueles.
Q2: ¿Cómo garantiza la precisión en el punzonado y plegado?
A: La unidad de punzonado usa una torreta de 6 estaciones que evita errores de alineación. Para el plegado, su estructura cerrada y el sistema CNC permiten una precisión de ±1° y una repetibilidad de ±0.5°, ideal para la fabricación de cuadros eléctricos en serie.
Q3: ¿Es adecuada para fabricantes de transformadores y armarios eléctricos?
A: Absolutamente. Por sus dimensiones (160 mm de ancho máximo) y potencia (3x4KW), es la herramienta estándar en plantas de transformadores, fábricas de celdas de media tensión y talleres de ensamblaje de tableros eléctricos.
Q4: ¿Qué soporte técnico y garantía ofrecen?
A: Entregamos la máquina protegida en caja de madera certificada CE. Ofrecemos seguimiento técnico por ingenieros especializados y disponibilidad de repuestos para asegurar que su línea de producción nunca se detenga.
