La plegadora CNC de barras de cobre LT HQ400-1200B trabaja con 400 kN de presión nominal y un tope de 1200 mm. Dobla en plano hasta 15 x 200 mm y en vertical hasta 12 x 120 mm, con una precisión de tope de 0.15 mm y una precisión angular de 0.3 grados. El accionamiento es totalmente por servomotor.
Optimice su producción con la dobladora CNC de barras de cobre HQ400-1200B. Diseñada para alta precisión en corte, punzonado y plegado de busbars de cobre y aluminio. Ideal para la fabricación de tableros eléctricos y transformadores en España. Tecnología avanzada para máxima eficiencia industrial y acabados perfectos. ¡Consulte especificaciones técnicas aquí!
Capacidad de plegado — Con 400 kN de presión nominal y un tope de 1200 mm, la máquina dobla en plano pletinas de hasta 15 x 200 mm y en vertical hasta 12 x 120 mm; admite además plegado en U y conformado de tubos cambiando los moldes.
Precisión — La precisión del tope es de 0.15 mm y la precisión de plegado de 0.3 grados, valores que se mantienen en producción por lotes gracias a la doble guía lineal y al husillo de bolas sin holguras.
Integración en línea — Es el complemento de la línea de punzonado y cizallado CNC HQ600-SP, con la que forma una célula de fabricación completa; el software CAD/CAM propio genera los códigos G a partir del modelo. Dimensiones 3500 x 1450 x 1850 mm y peso 3100 kg.

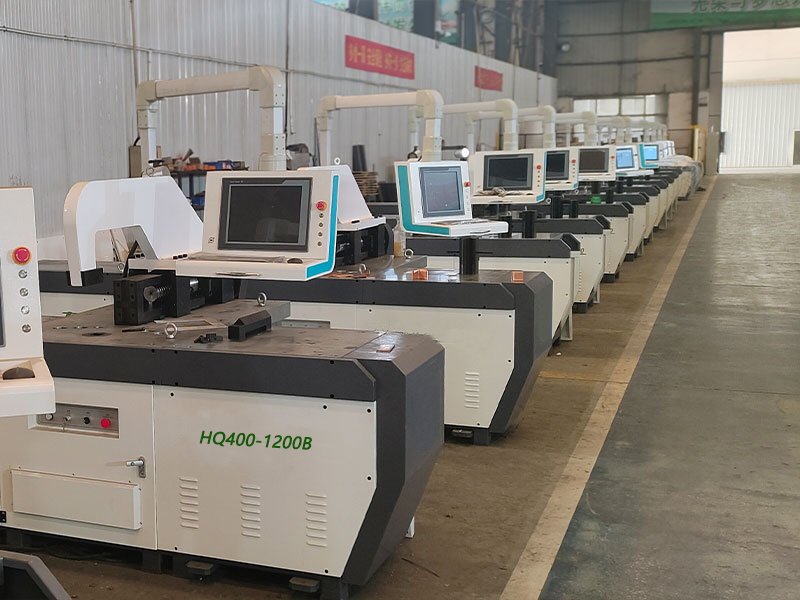

Producto: Plegadora CNC de barras de cobre de alta precisión
Modelo: HQ400-1200B / HQ400-2000B
Función Principal: Plegado plano (horizontal), plegado en U y plegado vertical (de canto) para barras conductoras de cobre y aluminio.

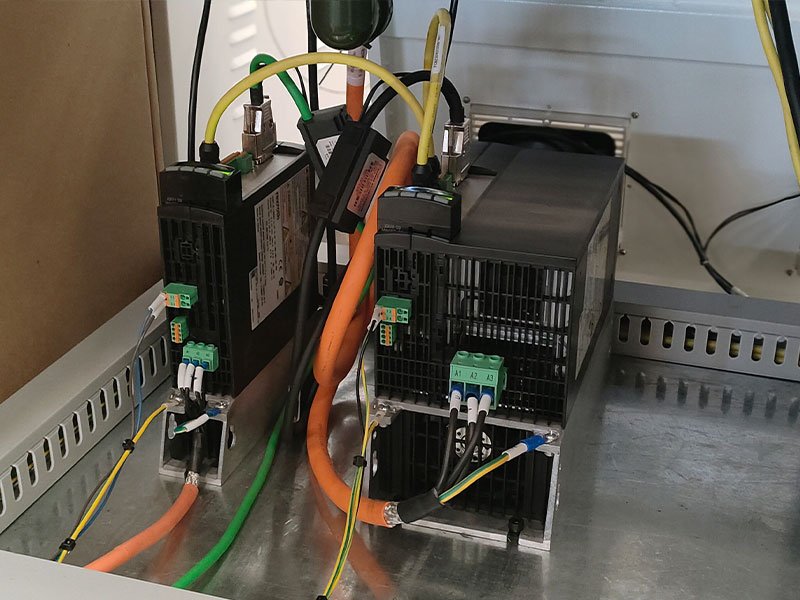

1. Sistema de accionamiento mediante servomotor completo con transmisión estable, alta presión de salida y posicionamiento de extrema precisión.
2. Estructura de plegado cerrada con fuerza equilibrada, alta resistencia mecánica y estabilidad a largo plazo sin deformaciones estructurales.

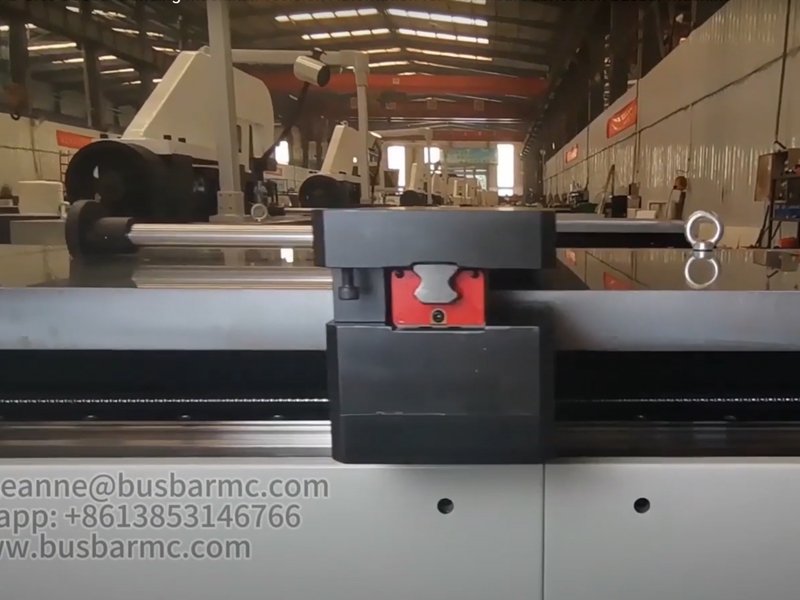

3. Doble guía lineal y husillo de bolas que garantizan un funcionamiento suave, silencioso y sin holguras.
4. Sistema de control basado en PC industrial + PLC para un control exacto del ángulo de doblado y el posicionamiento del material.
5. Equipado con software de programación CAD/CAM de desarrollo propio para una operación intuitiva y generación rápida de códigos G.
6. Soporta plegado plano, vertical y conformado de tubos mediante el intercambio de moldes y matrices correspondientes.

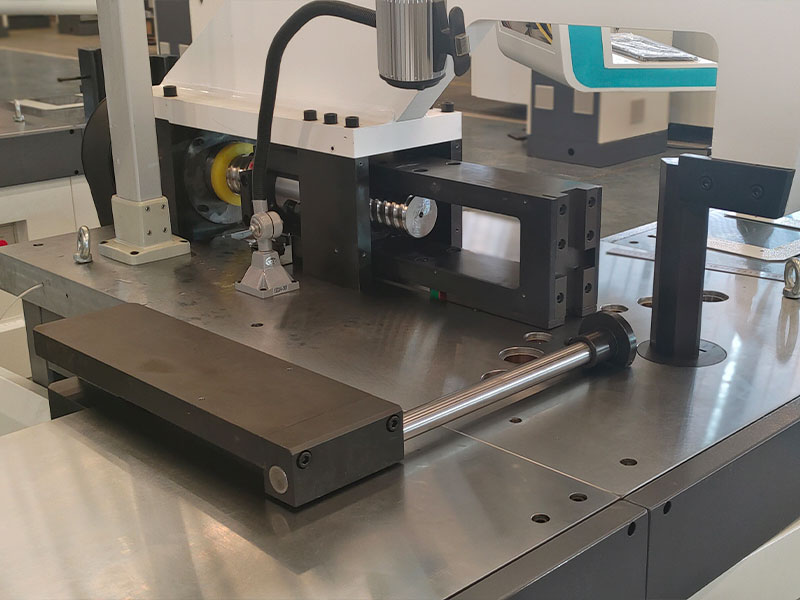

7. Instalación y sustitución sencilla de utillajes, manteniendo una precisión de bloqueo y repetibilidad constante.
8. Compatibilidad con la importación por lotes de archivos de plegado y generación visual de programas de mecanizado para maquinaria de procesamiento de cobre.
| Presión Nominal | 400KN |
| Longitud del Tope (Gauge) | 1200mm |
| Tamaño Máx. Plegado Horizontal | 15 × 200mm |
| Tamaño Máx. Plegado Vertical | 12 × 120mm |
| Precisión del Tope | ±0.15mm |
| Precisión de Plegado | ±0.3° |
| Dimensiones de la Máquina | 3500 × 1450 × 1850mm |
| Peso de la Máquina | 3100kg |
Vea en acción nuestra tecnología de plegado automático para la fabricación de embarrados eléctricos:
1. ¿Qué materiales y espesores puede procesar esta máquina?
Está diseñada específicamente para trabajar con equipos de busbar industrial de cobre y aluminio, alcanzando espesores de hasta 15mm en plegado plano.
2. ¿Qué tipos de doblado permite realizar?
Soporta plegado horizontal (plano), plegado en U y plegado vertical (de canto o "stand-up"), cubriendo todas las necesidades de la industria de tableros eléctricos.
3. ¿Cómo funciona el sistema de control?
Utiliza una combinación de PC industrial y PLC de alta velocidad con un sistema de servoaccionamiento que garantiza una repetibilidad inigualable.
4. ¿El software CAD/CAM viene incluido en el equipo?
Sí, incluimos nuestro software propietario que permite importar dibujos y convertirlos automáticamente en programas de plegado de forma visual.
5. ¿Es posible integrarla con otros procesos de fabricación?
Totalmente. Esta máquina es el complemento perfecto para nuestra línea de punzonado y cizallado CNC HQ600-SP para crear una celda de manufactura completa.
6. ¿Admite la producción de piezas por lotes?
Sí, permite la importación masiva de archivos y la ejecución secuencial de programas para optimizar la producción industrial en serie.
7. ¿Se pueden personalizar las matrices o moldes?
Disponemos de una amplia gama de utillajes estándar y ofrecemos personalización según las dimensiones específicas de sus pletinas.
8. ¿Requiere personal altamente especializado para su manejo?
No, la interfaz de usuario es sumamente intuitiva y simplifica las tareas complejas, permitiendo un aprendizaje rápido para cualquier operario.
