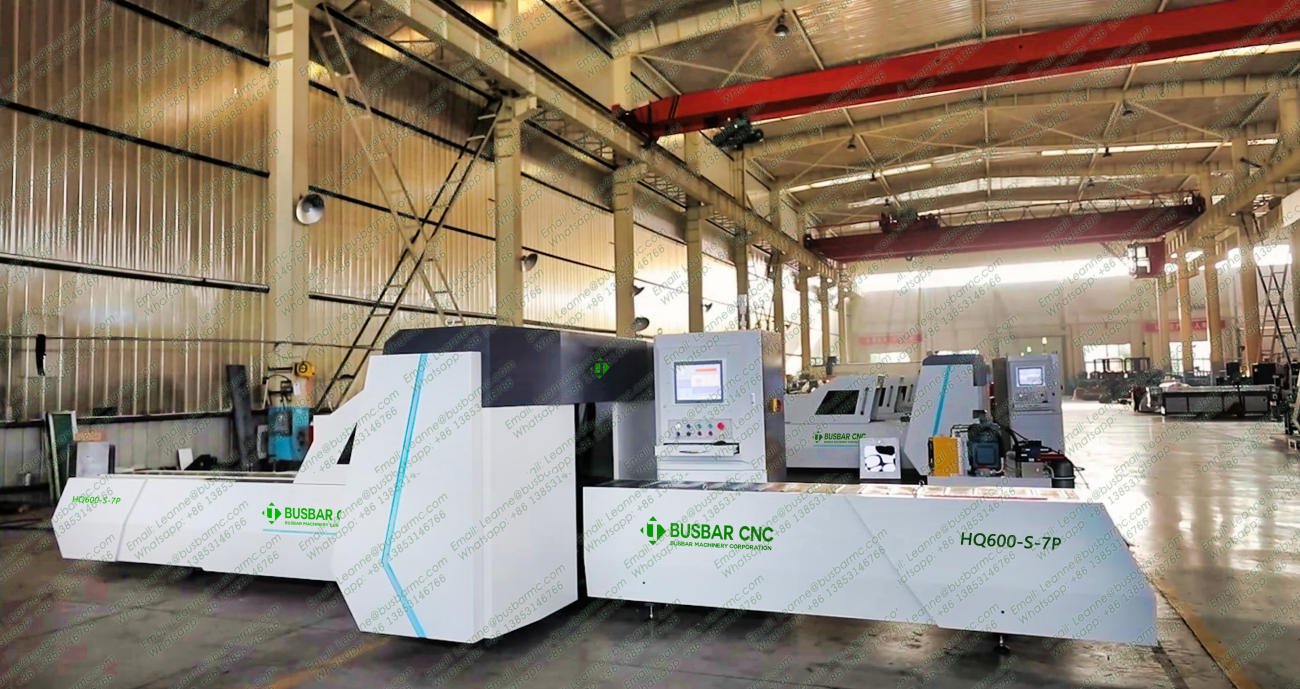

La punzonadora y cizalla CNC de barras de cobre LT HQ600-SP procesa pletinas de hasta 6000 mm de longitud, 200 mm de ancho y 15 mm de espesor. Ofrece 600 kN de presión nominal y un rango de punzonado de 4.3 a 35 mm, con una precisión de punzonado de 0.2 mm. La sujeción es única para barras largas, con cambio automático de pinzas.
Maximice la eficiencia con la punzonadora y cizalla CNC HQ600-SP para barras de cobre. Equipo de alta velocidad diseñado para el corte y punzonado preciso de pletinas en la fabricación de cuadros eléctricos y sistemas de potencia. Tecnología CNC avanzada que garantiza mínima pérdida de material y máxima productividad industrial. Ideal para talleres eléctricos en España que buscan automatización y precisión. ¡Solicite presupuesto hoy!
Capacidad frente a la serie HQ400-S — Sobre pletinas de hasta 15 x 200 mm la HQ600-S-7P/8P entrega 600 kN y admite un tamaño máximo de 15 x 200 mm, frente a 400 kN y 12 x 160 mm de la HQ400-S-7P/8P: un 56 por ciento más de sección útil en la misma clase de máquina. El rango de punzonado pasa de 4.3-25 mm a 4.3-35 mm.
Cadencia — Con 7 u 8 estaciones de punzonado en línea más la cizalla, la HQ600 alcanza 120 a 150 golpes por minuto frente a 100 golpes/min de la HQ400-S, lo que supone entre un 20 y un 50 por ciento menos de tiempo de punzonado por lote.
Posicionamiento y repetibilidad — Sobre 6 ejes controlados, la velocidad de posicionamiento del eje X llega a 75 m/min frente a 60 m/min de la HQ400-S, y el recorrido rápido del eje Y es de 960 mm frente a 860 mm. El error de posicionamiento de 0.10/500 mm y la precisión de punzonado de 0.2 mm se mantienen en ambos modelos.

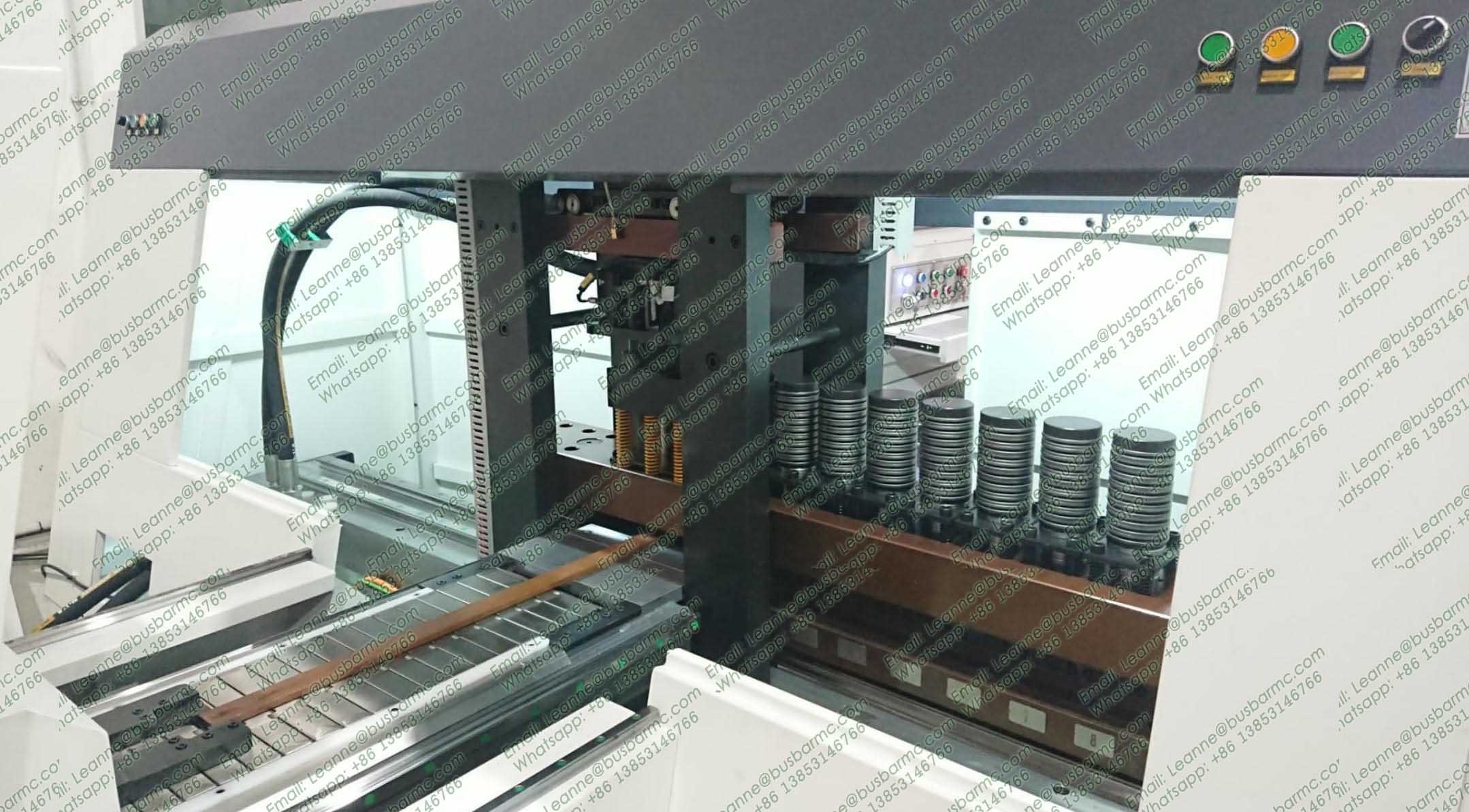

Configuración y componentes — La bancada en línea integra 7 estaciones de punzonado, 1 de cizallado y 1 de grabado, con cambio automático de pinzas durante el ciclo. El motor principal y los componentes hidráulicos y servo pueden especificarse en versión de Taiwán o alemana. Dimensiones 10500 x 2900 x 1800 mm.
Producto: Punzonadora CNC de barras de cobre de alto rendimiento.
Serie: HQ600-SP 7P/8P

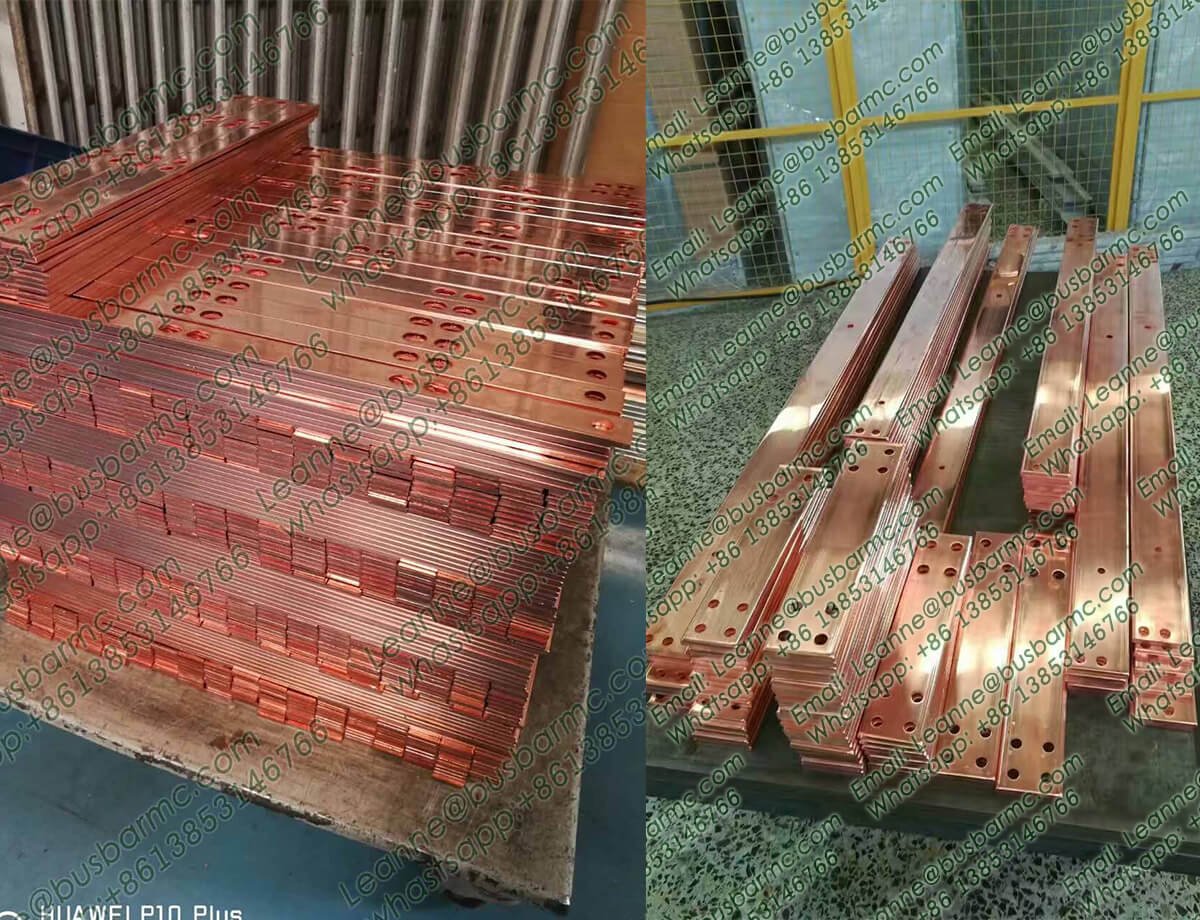

Función Principal: Corte (cizallado), punzonado, achaflanado y grabado/marcado (todo tipo de orificios redondos, cuadrados, especiales y ranuras) en pletinas de cobre, aluminio y otros conductores eléctricos.
Características Principales:
Esta maquinaria está especializada en el procesamiento de barras colectoras y pletinas de cobre/aluminio para sistemas de alta y baja tensión, ofreciendo una alta eficiencia, bajo consumo energético, precisión milimétrica y un diseño moderno.
El equipo destaca por sus principios de mecanizado únicos, un sistema de cilindro hidráulico patentado y una capacidad de producción diaria de varias toneladas, consolidándose como la opción preferida para el procesamiento de busbars industriales.

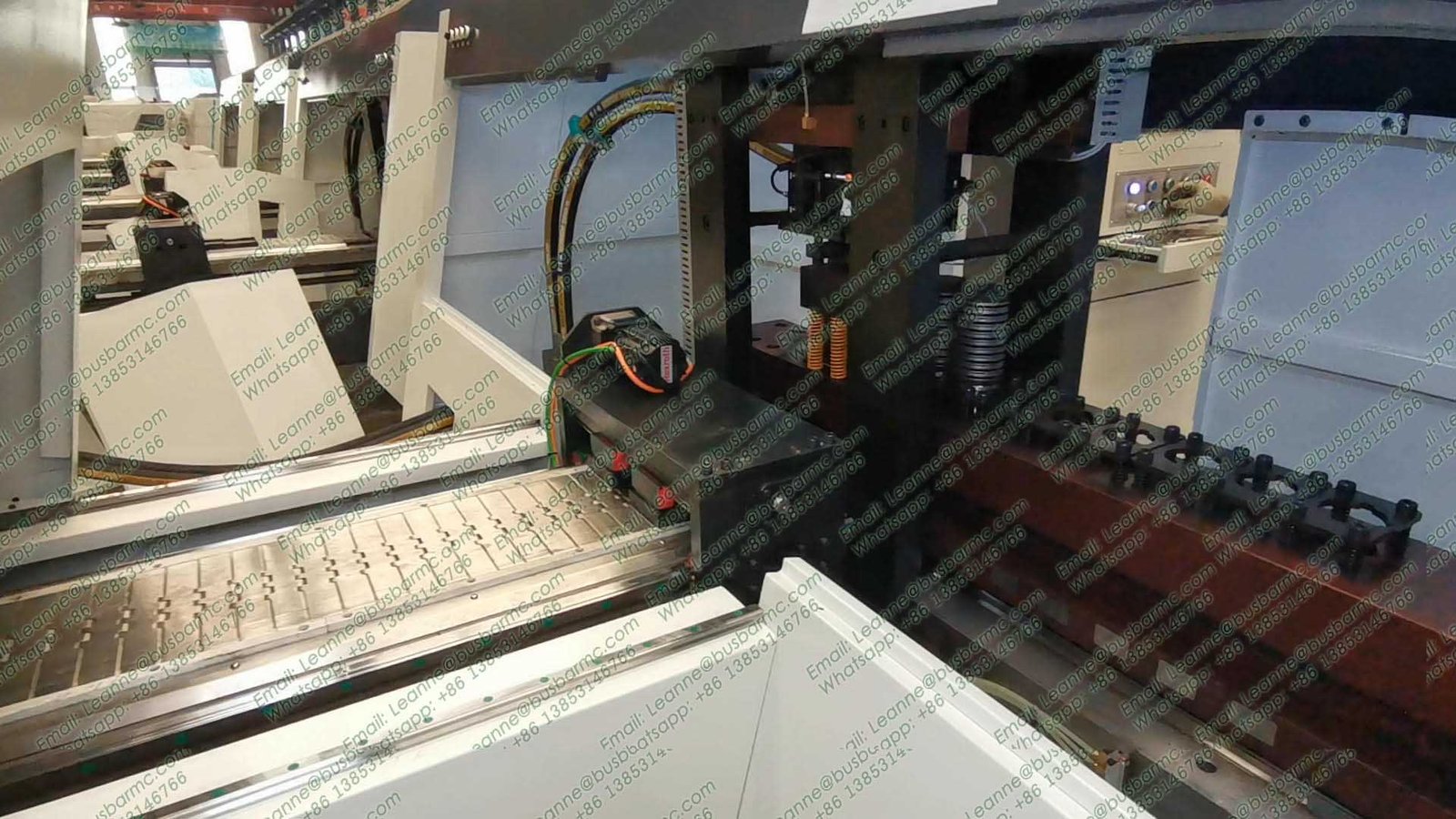

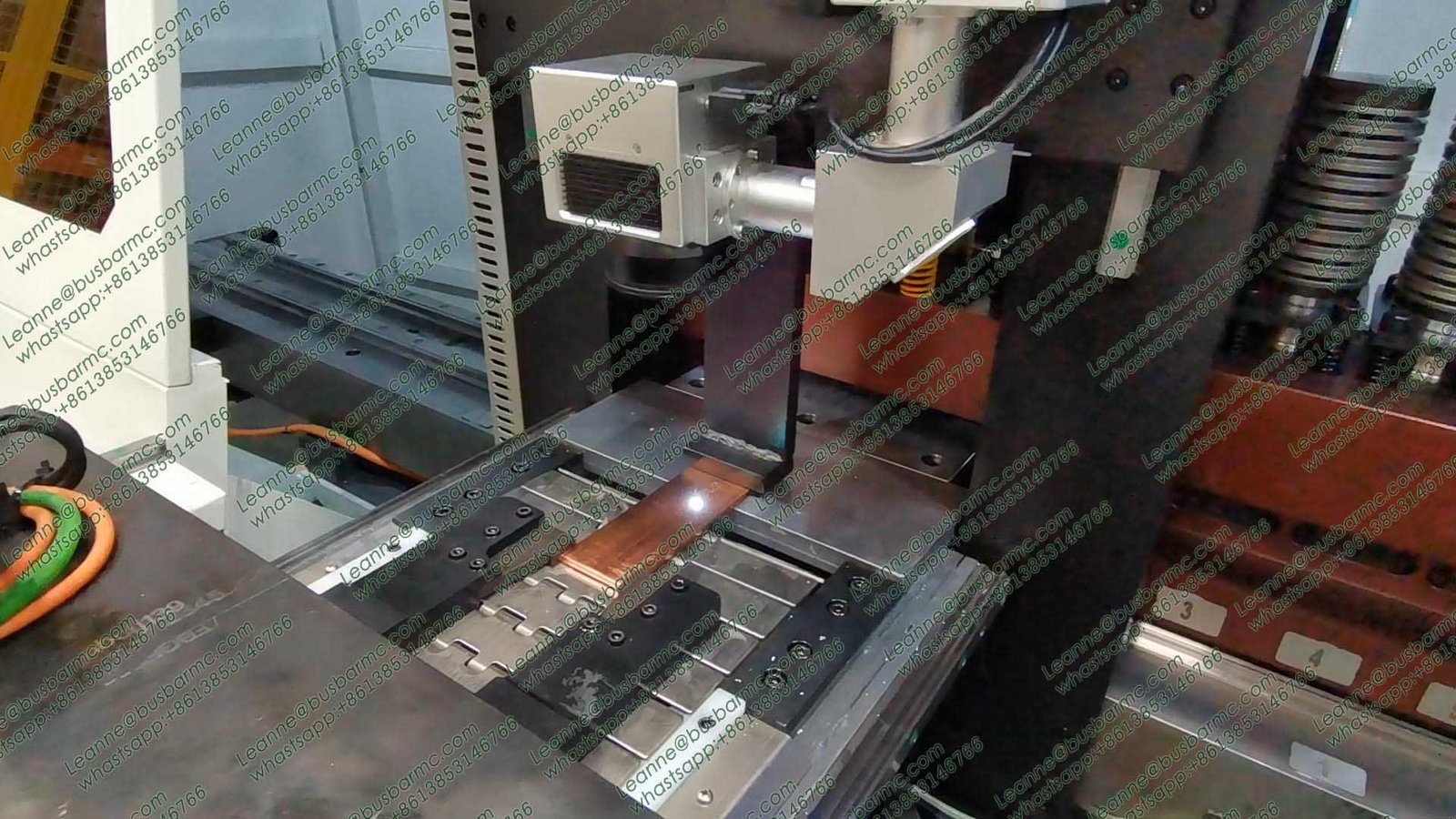

Permite una sujeción única para barras largas, automatizando el ciclo de punzonado y cizallado sin intervención manual mediante el cambio automático de pinzas (clamps). Incluye juegos de troqueles en línea opcionales de 7/8 punzones y 1 cizalla; función de grabado disponible.

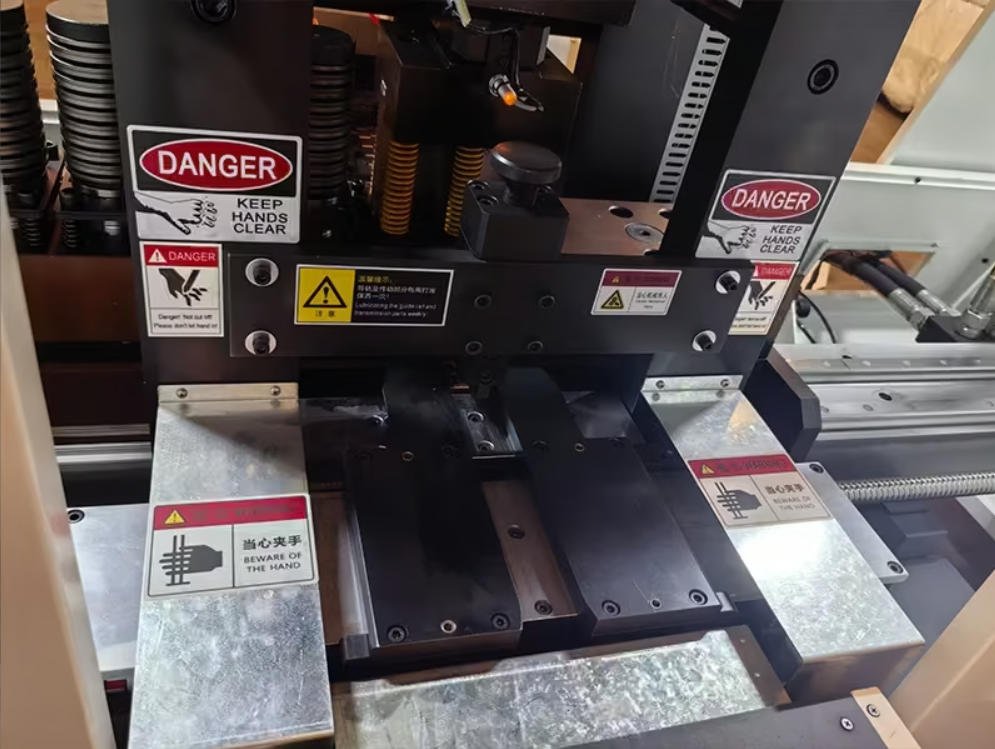

La matriz de corte es de tipo cizalla de un solo polo (Hedge Scissor), lo que garantiza un corte limpio sin desperdicio de material (zero waste).

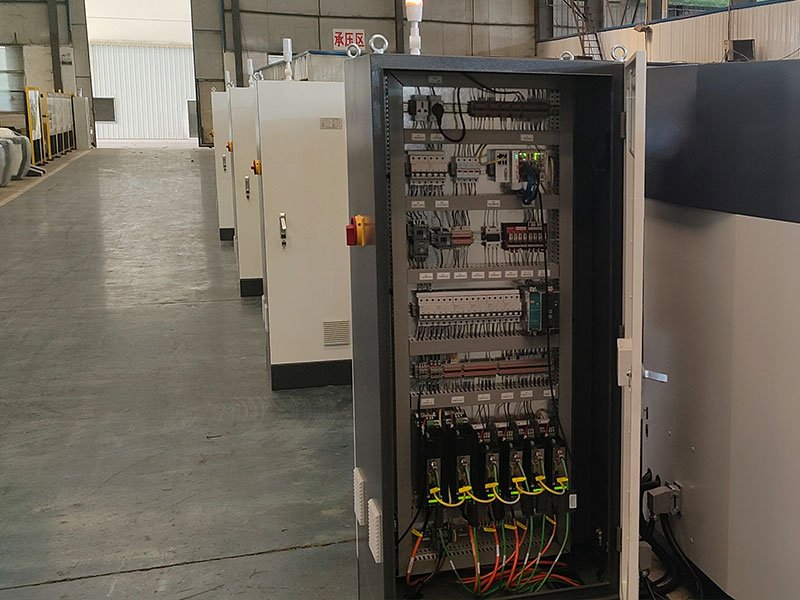

La máquina integra una mesa de alimentación, base de moldes, sistema de transporte, unidad de servocontrol y un sistema de diseño asistido, proporcionando un rendimiento estable y altamente fiable.

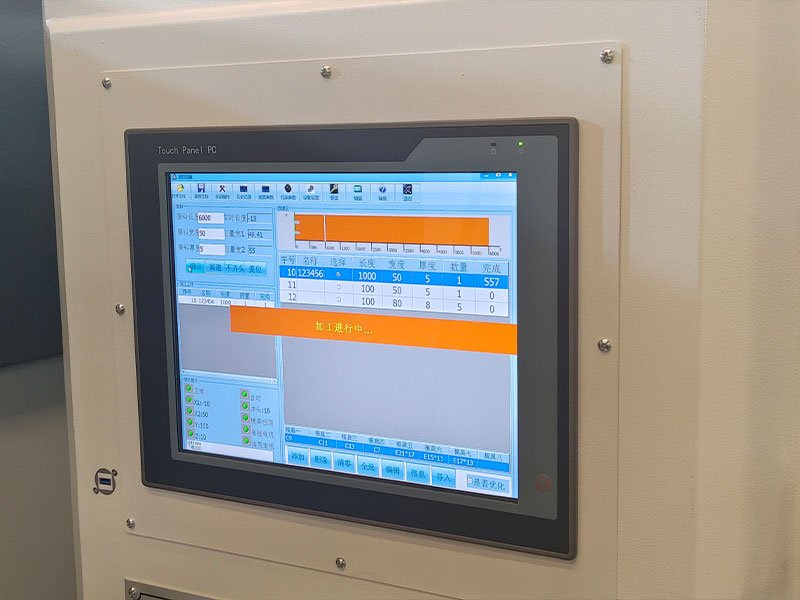

Cuenta con una interfaz de usuario intuitiva y el sistema de diseño BMC desarrollado internamente, que permite la monitorización en tiempo real de todas las operaciones del programa.
La base de los moldes, fabricada en fundición dúctil, ofrece una excelente resistencia al desgaste, asegurando la concentricidad a largo plazo de los punzones y matrices.
| Parámetro | HQ400-S-7P/8P | HQ600-S-7P/8P |
|---|---|---|
| Presión Nominal | 400KN | 600KN |
| Tamaño Máximo de Procesamiento | 12×160mm | 15×200mm |
| Rango de Punzonado | Φ4.3-25mm | Φ4.3-35mm |
| Número Máximo de Moldes | 8 punch 1 shear 1 emboss | 7 punch+1 emboss 1 shear |
| Recorrido Rápido Eje X | 2000mm | 2000mm |
| Velocidad de Posicionamiento Eje X | 60m/min | 75m/min |
| Recorrido Rápido Eje Y | 860mm | 960mm |
| Velocidad de Posicionamiento Eje Y | 35m/min | 35m/min |
| Recorrido Rápido Eje Z | 2000mm | 310mm |
| Velocidad de Posicionamiento Eje Z | 35m/min | 35m/min |
| Precisión de Punzonado | ±0.2mm | ±0.2mm |
| Precisión de Posicionamiento | 0.10/500mm | 0.10/500mm |
| Velocidad de Punzonado | 100 times/min | 120-150 times/min |
| Número de Ejes Controlados | 6 Axis | 6 Axis |
| Dimensiones (L×W×H) | 10500×2750×1700mm | 10500×2900×1800mm |
| Componente | Opción 1 | Opción 2 |
|---|---|---|

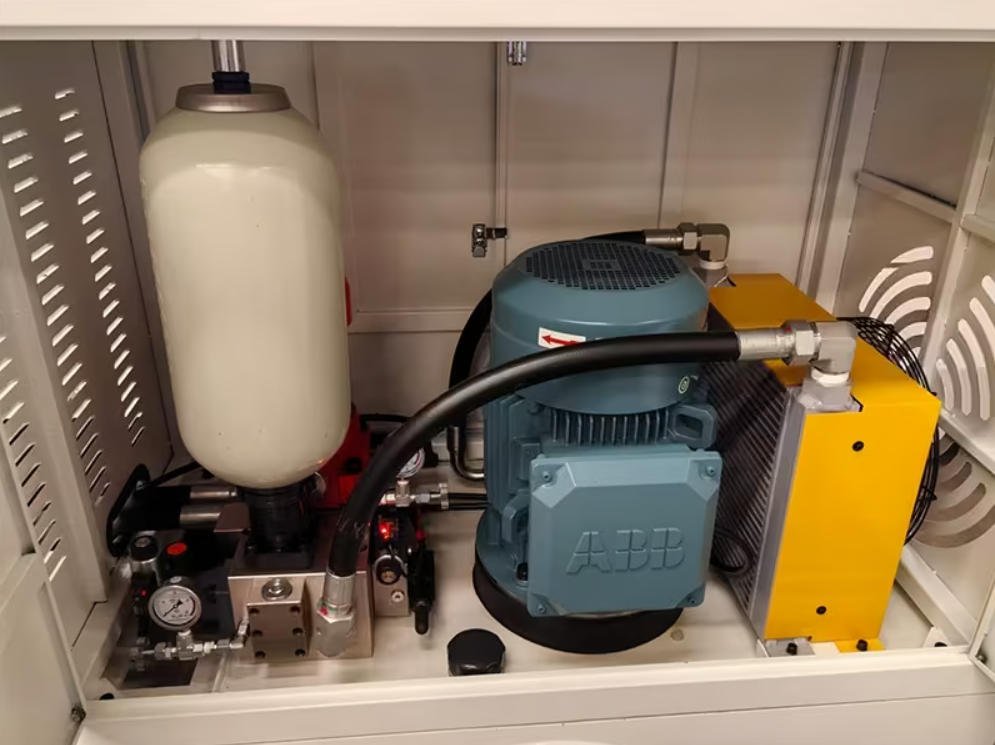

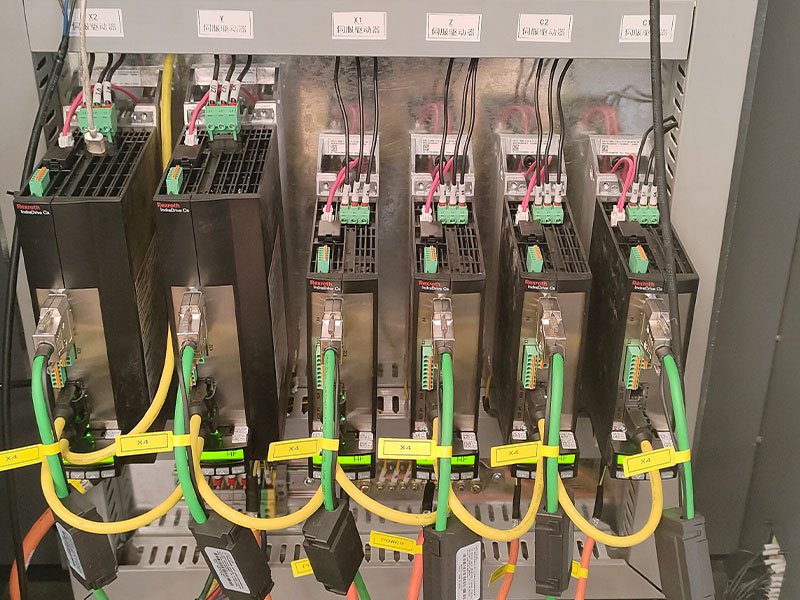

| Motor Principal | Juli | ABB |
| Bomba Hidráulica | Taiwan Hydromax | American Albert |
| Válvula Solenoide | Taiwan Litand | German Rexroth |
| Guías / Husillos | HIWIN / TBI/PMI | HIWIN / TBI/PMI |
| Sistema Servo | Exton | German Rexroth |
| PC Industrial | Taiwan PanelMaster (Touch Screen) | Beijing Qiyang |
Accesorios Incluidos: 8 juegos de troqueles de punzonado, 1 cuchilla de cizalla, 1 kit de herramientas de mantenimiento, manuales de usuario y certificados de calidad.
Video de Demostración:
1. ¿Qué tipo de materiales puede procesar este equipo?
La HQ600-SP está diseñada para el mecanizado integral de barras de cobre y aluminio, siendo ideal para fabricantes de cuadros eléctricos, transformadores y sistemas de distribución de energía.
2. ¿Cuáles son las capacidades máximas de trabajo?
Permite procesar pletinas con una longitud de hasta 6000mm, un ancho máximo de 200mm y un espesor de hasta 15mm.
3. ¿Cómo es la configuración de las herramientas de corte y punzonado?
Utiliza una bancada de moldes en línea que incluye 7 estaciones de punzonado, 1 estación de cizallado y 1 estación de grabado, permitiendo completar el ciclo sin cambiar de herramienta manualmente.
4. ¿Qué tecnología incorpora el sistema de control?
Equipamos nuestras máquinas con sistemas de control Beckhoff (Alemania) y servomotores Rexroth, lo que garantiza un control de 6 ejes con la máxima precisión del mercado.
5. ¿La máquina genera desperdicio al cortar?
No. Gracias a nuestra tecnología de cizalla de polo único, el corte es limpio y produce "cero residuos", optimizando el aprovechamiento de la materia prima.
6. ¿Es compatible con software de diseño externo?
Sí, la máquina es compatible con sistemas CAD/CAM integrados en nuestra lista de equipos para busbars, facilitando la importación de planos de ingeniería.
7. ¿Cuál es la velocidad de operación real?
Alcanza velocidades de posicionamiento de hasta 75 m/min y una cadencia de punzonado de hasta 150 golpes por minuto, lo que la hace sumamente productiva para grandes volúmenes.
8. ¿Dónde puedo obtener servicio técnico y precios actualizados?
Puede contactar con nuestro equipo comercial para obtener el catálogo completo de soluciones para el mecanizado de conductores eléctricos y presupuestos personalizados para España y Latinoamérica.
